最新資訊ADCLK944BCPZ是一款高性能時鐘分配器，專為需要低抖動和高頻時鐘信號的應用而設計?。其主要特性工作頻率：7.0 GHz寬帶隨機抖動：50 fs均方根值片內輸入端接電源(VCC ? VEE): 2.5 V 至 3.3 V概述ADCLK944BCPZ是一款超快型時鐘扇出緩沖器，采用ADI公司專有的XFCB3硅鍺(Si…
ADCLK944BCPZ是一款高性能時鐘分配器，專為需要低抖動和高頻時鐘信號的應用而設計?。
其主要特性
工作頻率：7.0 GHz
寬帶隨機抖動：50 fs均方根值
片內輸入端接
電源(VCC ? VEE): 2.5 V 至 3.3 V
概述

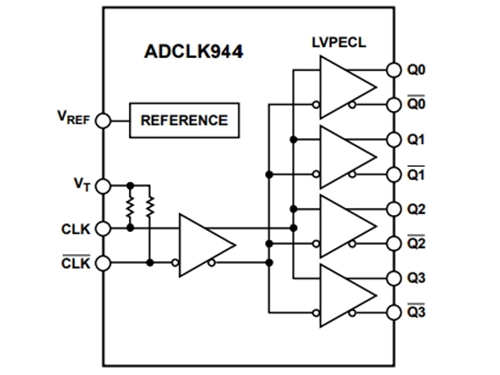

ADCLK944BCPZ是一款超快型時鐘扇出緩沖器，采用ADI公司專有的XFCB3硅鍺(SiGe)雙極性工藝制造。這款器件設計用于要求低抖動性能的高速應用。
ADCLK944BCPZ具有一路配中心抽頭、差分、100 Ω片內端接電阻的差分輸入，支持直流耦合LVPECL、CML、3.3 V CMOS（單端）輸入和交流耦合1.8 V CMOS、LVDS、LVPECL輸入。 VREF 引腳可用來為交流耦合輸入提供偏置。
ADCLK944BCPZ具有4個全擺幅的發射極耦合邏輯(ECL)輸出驅動器。對于LVPECL（正ECL）輸出，可將 VCC 偏置到正電源，VEE 偏置到地。對于ECL輸出，可將 VCC 偏置到地，VEE 偏置到負電源。
ECL輸出級設計成將每端800 mV直接驅動至端接于VCC ? 2 V的50 Ω電阻，從而獲得1.6 V的總差分輸出擺幅。
ADCLK944BCPZ采用16引腳LFCSP封裝，額定工作溫度范圍為?40°C至+85°C的標準工業溫度范圍。
基本信息
型號：ADCLK944BCPZ
類型：扇出緩沖器（分配）
電路數：1
比率 - 輸入:輸出：1：4
差分 - 輸入:輸出：是/是
輸入：CML，CMOS，LVDS，LVPECL
輸出：ECL，LVPECL
頻率 - 最大值：7 GHz
電壓 - 供電：2.375V ~ 3.63V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
封裝/外殼：16-LFCSP
應用領域
ADCLK944BCPZ廣泛應用于以下領域：
低抖動時鐘分配
時鐘與數據信號恢復
電平轉換
無線通信
有線通信
醫療和工業成像
自動測試設備和高性能儀器儀表
