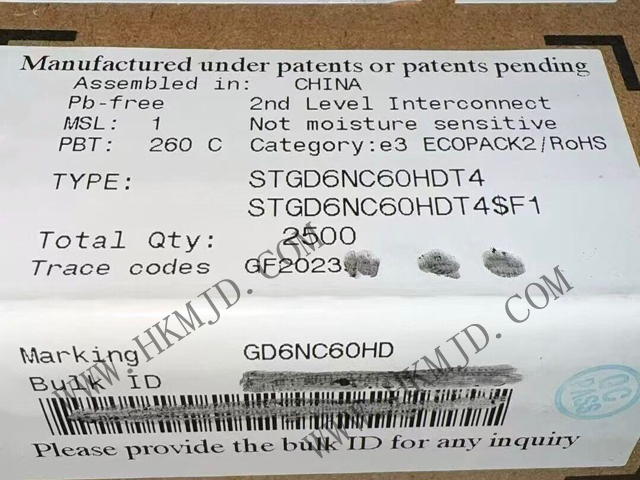

STGD6NC60HDT4 是意法半導體推出的 N溝道IGBT（絕緣柵雙極型晶體管），屬于 PowerMESH? 系列，采用 DPAK（TO-252-3）表面貼裝封裝，適用于高頻開關電源（SMPS）、電機驅動及工業逆變器等應用。該器件采用先進的超結技術，具有低導通壓降（VCE(sat)）、快速開關性能及優異的散熱能力，可顯著提升系統效率并減少功率損耗。

核心特性

高耐壓：600V 集電極-發射極擊穿電壓（VCEO），適用于 工業電源及電機驅動應用。

高電流能力：15A 連續集電極電流（IC），脈沖電流 21A（Icm），滿足瞬態高負載需求。

低導通壓降：2.5V（最大值）@15V VGE, 3A IC，減少導通損耗。

快速開關性能：開關延遲時間（Td(on/off)）12ns/76ns，適用于 高頻PWM控制 應用。

低開關損耗：導通能量（Eon）20μJ，關斷能量（Eoff）68μJ，優化高頻效率。

集成快速恢復二極管：反向恢復時間21ns，減少開關噪聲。

寬溫工作范圍：-55°C ~ +150°C（結溫），符合 工業及汽車電子 嚴苛環境要求。

封裝形式：DPAK（TO-252-3），表面貼裝，便于自動化生產。

熱阻（RθJC）：3.5°C/W，支持高效散熱設計。

最大功率耗散：56W，需配合適當散熱措施。

 應用

? 高頻逆變器

? 開關電源（SMPS）和功率因數校正（PFC）在硬開關和諧振拓?fù)浣Y(jié)構中的應用

? 電機驅動器
