MP8853GQ是一款高效率同步降壓變換器，采用 I2C 接口，支持動態調整輸出電壓和電流保護參數。其核心特性包括：2.85V 至 18V 寬工作輸入電壓 (VIN) 范圍4A 連續輸出電流 (IOUT)1% 內部參考精度通過IC 可在 0.6V 至 1.108V范圍內配置參考電壓 (VREF) ，步長為 4mV，并具有斜…
MP8853GQ是一款高效率同步降壓變換器，采用 I2C 接口，支持動態調整輸出電壓和電流保護參數。其核心特性包括：
2.85V 至 18V 寬工作輸入電壓 (VIN) 范圍
4A 連續輸出電流 (IOUT)
1% 內部參考精度
通過I2C 可在 0.6V 至 1.108V范圍內配置參考電壓 (VREF) ，步長為 4mV，并具有斜率控制
默認強制脈寬調制 (PWM) 模式
通過 I2C可選擇脈沖頻率調制 (PFM)/PWM 模式
通過 I2C可調整開關頻率 (fSW) 和電流限制
16 個可選 I2C地址
內部軟啟動 (SS)
開漏電源正常 (PG) 指示
輸出過壓保護 (OVP)
打嗝/閉鎖模式過流保護 (OCP)
通過FB 引腳可在 0.6V 至 5.5V 之間調節輸出電壓 (VOUT)
采用 QFN-14 (3mmx3mm) 封裝
采用 MPS MPL-AL 系列電感可優化性能
簡介
MP8853GQ是一款帶 I2C控制接口的高頻、同步、整流、降壓開關模式變換器。它提供了一種全集成解決方案，可實現高達 4A 的連續輸出電流 (IOUT)，并在寬輸入電壓 (VIN) 電源范圍內具有出色的負載和線性調整率。
MP8853GQ的輸出電壓 (VOUT) 可通過 I2C串行接口實時控制。參考電壓 (VREF) 也可在 0.6V 至 1.108V 之間以4mV的步長進行調節。此外，VOUT 斜率、開關頻率 (fSW)、電流限制、打嗝/閉鎖保護、使能 (EN) 和節能模式 (PSM) 也可通過 I2C接口進行選擇。
MP8853GQ采用恒定導通時間 (COT) 控制以提供快速瞬態響應，并通過開漏電源正常 (PG) 引腳指示 VOUT 是否在標稱范圍內。其全面的保護功能包括過壓保護 (OVP)、過流保護 (OCP) 和過溫關斷保護。
MP8853GQ采用 QFN-14（3mmx3mm）封裝。
基本參數
產品類型：開關穩壓器
拓撲結構：Buck
輸出電壓：600 mV to 5.5 V
輸出電流：4 A
輸出端數量：1 Output
輸入電壓 - 最小值：2.85 V
輸入電壓 - 最大值：18 V
靜態電流：1.6 mA
開關頻率：400 kHz to 600 kHz
最小工作溫度：- 40 C
最大工作溫度：+ 125 C
安裝風格：SMD/SMT
封裝 / 箱體：QFN-14
開發套件：EVL8853-Q-00A
負載調節：3 %
關閉：Shutdown
電源電壓-最?。?.85 V

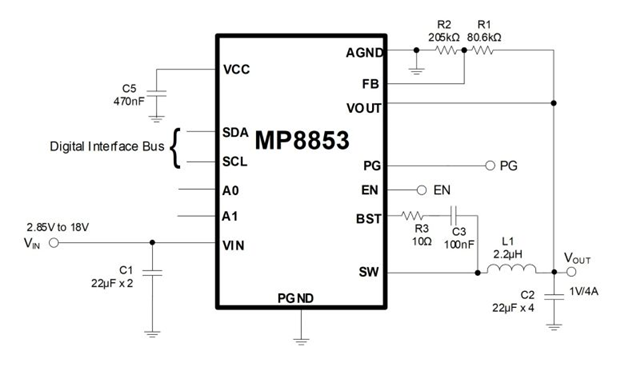

典型應用
MP8853GQ芯片常用于需要動態電壓調節的工業設備、消費電子及通信基礎設施中，例如 PoE 供電系統、 USB充電模塊 等。
