TAS6684QPHDRQ1是（Texas Instruments）推出的四通道汽車D類音頻放大器，主要應用于高功率汽車音響系統。以下是其核心特性：符合汽車應用類AEC-Q100標準，TA溫度等級1：-40C至+125C普通運行4.5V至45V電源電壓，50V負載突降支持1.8V和3.3V I/OI2C控制，具有八個地址選項14…
TAS6684QPHDRQ1是（Texas Instruments）推出的四通道汽車D類音頻放大器，主要應用于高功率汽車音響系統。以下是其核心特性：
符合汽車應用類AEC-Q100標準，TA溫度等級1：-40°C至+125°C
普通運行
4.5V至45V電源電壓，50V負載突降
支持1.8V和3.3V I/O
I2C控制，具有八個地址選項
14.4V時的空閑功率損耗低于2W，最大VBAT+PVDD關斷損耗低于8uA
集成DSP處理
H類電源電壓控制
熱監控和折返
削波檢測、PVDD監控和折返
通過I2S/TDM按通道進行輸出電流檢測，無需外部電路
實時負載診斷
播放音頻時監控輸出條件
開路負載、短路負載、電源短路、接地短路檢測
直流和交流備用負載診斷
音頻輸入
2-4通道I2S或4-16通道TDM輸入
輸入采樣率：44.1kHz、48kHz、96kHz、192kHz
低延遲：<100μs（采樣率為96k時）
音頻輸出
4通道橋接式負載 (BTL)，可配置2通道并聯 BTL (PBTL)
384kHz至2MHz可配置輸出開關頻率
高達13A的通道輸出電流
400VA峰值BTL輸出功率
118W（45V、8?、1% THD、BTL）
218W（45V、4?、1% THD、BTL）
音頻性能
THD+N 0.03%（8?，1W，1kHz）
SNR：111 dB
37μV (14.4V)、80μV (45V) 輸出噪聲
保護
輸出短路保護
直流失調電壓、欠壓和過壓
可配置過熱警告和單個通道關斷
I2C溫度和電源電壓讀數
輕松滿足CISPR25-L5 EMC規范，具有高級展頻功能
詳情

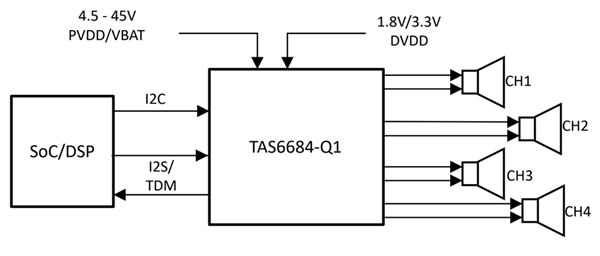

TAS6684QPHDRQ1是一款四通道、數字輸入、高壓、D 類音頻放大器，支持高達 45V 的電源電壓。結合高達 13A 的輸出電流，該器件可在高阻抗和低阻抗負載下提供超高輸出功率和高保真音頻。TAS6684QPHDRQ1在 118W（45V、8?、1% THD、BTL）和 218W（45V、4?、1% THD、BTL）下提供四個通道。
TAS6684QPHDRQ1集成了直流和交流負載診斷功能，可在啟用輸出級之前確定所連接負載的狀態。在音頻播放期間，可通過適用于每個通道的輸出電流檢測功能和每個通道的溫度來監控狀態，并通過 TDM 以超小的延遲將測量結果報告給主機處理器。TAS6684QPHDRQ1在播放音頻時使用獨立于主機和音頻輸入運行的實時負載診斷功能來監控輸出負載狀況。
為了優化系統效率，TAS6684QPHDRQ1中集成的 DSP 支持 H 類包絡跟蹤控制，無需開發復雜的跟蹤軟件，而且無需外部微控制器即可實現本地升壓控制。
TAS6684QPHDRQ1器件為每個通道提供一個額外的低延遲信號路徑，在 48kHz 條件下提供最高快 70% 的信號處理速度，在 96kHz 采樣速率下支持小于 100us 的音頻信號路徑延遲，從而支持時間敏感型有源噪聲消除 (ANC) 和道路噪聲消除 (RNC) 應用。
目標應用
汽車外部放大器
汽車音響主機
