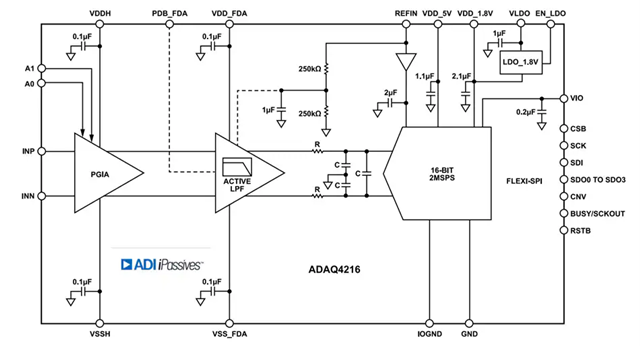

ADAQ4216BBCZ是由（ADI）推出的16位、2MSPS的μModule數據采集解決方案，專為高精度測量設計。以下是其核心功能：

低噪聲、高帶寬可編程增益儀表放大器 (PGIA)。

二階抗混疊濾波器。

低噪聲、低失真、高帶寬模數轉換器 (ADC) 驅動器。

高精度 16 位、2MSPS 逐次逼近寄存器 (SAR) ADC。

1.8V 低壓差 (LDO) 穩壓器。

性能至關重要的被動元件。

詳情

ADAQ4216BBCZ是一款 μModule? 精密數據采集 (DAQ) 信號鏈解決方案，可將元件選擇、優化和布局等信號鏈等設計難題從設計人員轉移到套件，從而縮短精密測量系統的開發周期。ADAQ4216BBCZ保證最大±3ppm INL 且 16 位無失碼，在 ?40°C 至 +105°C 范圍內實現無與倫比的精度。

ADAQ4216BBCZ采用系統級封裝 (SIP) 技術，將數據采集解決方案所需的常見信號處理模塊集成在一個小型 14mm × 9mm、0.8mm 間距、178 球 CSP_BGA 封裝中。

ADAQ4216BBCZ主要具備以下特點：

高性能

吞吐量：2MSPS，無延遲

INL：在 ?40 °C 至 105 °C 范圍內，最大值為 ±3 ppm

總系統動態范圍：123dB（典型值）

SNR：97.5dBFS 典型值，THD：?122dBc（典型值）

失調誤差漂移：+5.05μV/°C（最大值）

增益誤差漂移：+1.17ppm/°C（最大值）

易于使用的功能降低了系統復雜性

二階、270kHz 抗混疊濾波器

高阻抗 PGIA 增益選項：1/3, 5/9, 20/9, 20/3

靈活的外部基準電壓：4.096V 或 5V

差分輸入電壓范圍，±REFIN/增益：±15V、±9V、±2.25V、±0.75V

寬輸入共模電壓范圍：?8V 至 +10V

低輸入偏置電流：?30pA（典型值）

高密度解決方案減少系統的尺寸

14mm x 9mm、0.8 mm 間距、178 球 CSP BGA

與同等的分立解決方案相比，尺寸減少 4 倍

具有內部 VCM 生成的板載基準電壓源緩沖區

總功率耗散：2MSPS 時典型值為 445mW

Flexi-SPI 數字接口

1、2 或 4 個 SDO 通道允許較慢的 SCK

回聲時鐘模式簡化了數字隔離器的使用

兼容 1.2V 至 1.8V 邏輯

PGIA 增益控制（A0、A1）接口

將樣本分辨率擴展至 30 位

超量程和同步位

典型應用場景

ADAQ4216BBCZ適用于精密測量系統、工業自動化及需要高精度信號處理的領域，可替代傳統離散元件方案，實現更小的系統體積和更低的功耗。

基本參數

產品：ADAQ4216BBCZ

類型：數據采集系統（DAS）

通道數：1

分辨率（位）：16 b

采樣率（每秒）：2M

數據接口：SPI

供電電壓源：?jiǎn)坞娫?/span>

電壓 - 供電：1.71V ~ 1.89V，4.75V ~ 5.25V，5.3V ~ 5.5V，1.71V ~ 1.89V，4.75V ~ 5.25V，5.3V ~ 5.5V

工作溫度：-40°C ~ 105°C

安裝類型：表面貼裝型

封裝/外殼：178-FBGA

如需了解ADAQ4216BBCZ價格及庫存信息，歡迎訪問明佳達官網（m.77tk.cn）查詢或發送郵件到：chen13410018555@163.com 咨詢。
