Analog Devices Inc. AD9956YCPZ：基于DDS的2.7 GHz AgileRF?頻率合成器

來源：本站時間：2025-06-07瀏覽數：

Analog Devices Inc. AD9956YCPZ：基于DDS的2.7 GHz AgileRF?頻率合成器主要特性400 MSPS內部DDS時鐘速度48位頻率調諧字14位可編程相位偏移集成14位DAC出色的動態性能相位噪聲≤ 135 dBc/Hz（1 KHz失調）?80 dB SFDR（160 MHz，100 KHz偏移IOUT）25 Mb/s寫入速度串行I/…

Analog Devices Inc. AD9956YCPZ：基于DDS的2.7 GHz AgileRF?頻率合成器


主要特性

400 MSPS內部DDS時鐘速度

48位頻率調諧字

14位可編程相位偏移

集成14位DAC

出色的動態性能

相位噪聲≤ 135 dBc/Hz（1 KHz失調）

?80 dB SFDR（160 MHz，±100 KHz偏移IOUT）

25 Mb/s寫入速度串行I/O控制

655 MHz可編程輸入分頻器用于

鑒頻鑒相器（÷M、÷N）{M、N = 1..16}（可旁路）

可編程RF分頻器(÷R) {R = 1、2、4、8}（可旁路）

8個相位/頻率配置文件

器件采用1.8 V電源供電

I/O和電荷泵采用3.3 V電源供電

軟件控制關斷功能

48引腳LFCSP封裝

自動線性頻率掃描能力（DDS中）

可編程電荷泵電流（最高達4 mA）

相位調制功能

多芯片同步

檢測到雙模式PLL鎖定

符合PECL標準的655 MHz CML模式驅動器

詳情

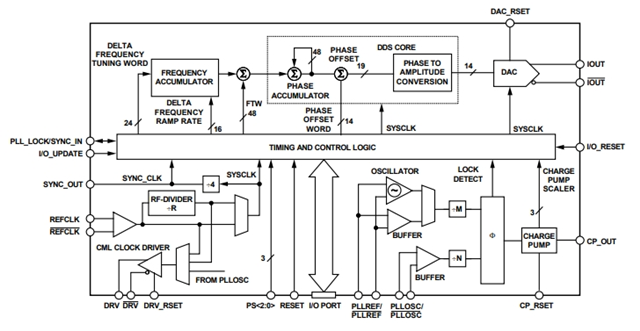

AD9956YCPZ是ADI公司的首款A(yù)gileRF頻率合成器，由一個DDS和PLL電路組成。DDS具有一個工作速度最高達400 MSPS的14位DAC和一個48位頻率調諧字。PLL電路含有一個相位檢波器，該檢波器具有可調整的200 MHz輸入（預標定器輸入的工作頻率最高達650 MHz），并且可以對電荷泵電流進行數字控制。該器件還內置一個具有可編程壓擺率的650 MHz PECL驅動器。

AD9956YCPZ采用先進的DDS技術，內置高速、高性能數模轉換器和先進的相位檢波器/電荷泵組合，可以合成最高達2.7 GHz的數字可編程、頻率捷變模擬輸出正弦波。AD9956YCPZ專為提供快速跳頻和精密調諧分辨率（48位頻率調諧字）而設計。信息通過一個串行I/O端口載入AD9956，器件寫入速度為25 Mb/秒。AD9956YCPZ DDS模塊還支持用戶定義的線性掃描工作模式。

AD9956YCPZ的額定工作溫度范圍為?40°C至+125°C擴展汽車應用溫度范圍。

基本參數

分辨率（位）：14 b

主 fclk：3 GHz

字寬調諧（位）：48 b

電壓 - 供電：1.71V ~ 1.96V

工作溫度：-40°C ~ 125°C

安裝類型：表面貼裝型

封裝/外殼：48-LFCSP

應用場景

AD9956YCPZ廣泛應用于以下領域：

LO捷變頻合成
