首页 /集成电路（IC）/功率器件/碳化硅 CoolSiC™ MOSFETs/碳化硅 MOSFET 单管

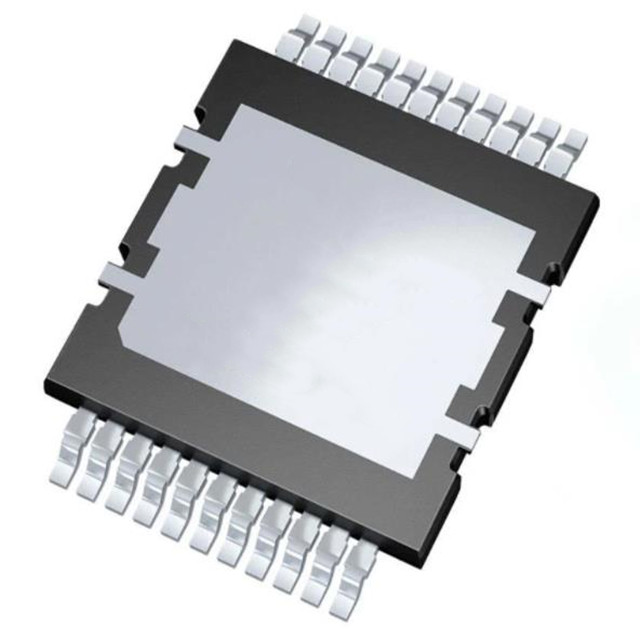

图片仅供参考，请参阅产品规格
< >

商品型号：AIMCQ120R120M1T

商品名称：碳化硅 MOSFET 单管

品牌：INFINEON

年份：24+

封装：PG-HDSOP-22

货期：全新原装

库存数量：2000 件

数量:
询价
在线询价

联系人：

联系邮箱：

联系电话：

公司名称：

技术参数

制造商
INFINEON
型号
AIMCQ120R120M1T
封装
PG-HDSOP-22
描述
汽车用CoolSiC™ MOSFET 1200 V/24 A Q-DPAK封装 (HDSOP-22-3), 117 mΩ

产品描述

AIMCQ120R120M1T是一款1200 V、24A的汽车用CoolSiC MOSFET。该器件是专门针对OBC/DC-DC的800V汽车架构应用而设计。


AIMCQ120R120M1T的参数：

FET 类型：N 通道

技术：SiC（碳化硅结晶体管）

漏源电压（Vdss）：1200 V

25°C 时电流 - 连续漏极 (Id)：24A（Tc）

驱动电压（最大 Rds On，最小 Rds On）：18V，20V

不同 Id、Vgs 时导通电阻（最大值）：150 毫欧 @ 7A，20V

不同 Id 时 Vgs(th)（最大值）：5.1V @ 2.2mA

不同 Vgs 时栅极电荷 (Qg)（最大值）：18 nC @ 20 V

Vgs（最大值）：+25V，-10V

不同 Vds 时输入电容 (Ciss)（最大值）：458 pF @ 800 V

FET 功能：-

功率耗散（最大值）：161W（Tc）

工作温度：-55°C ~ 175°C（TJ）

等级：汽车级

资质：AEC-Q101

安装类型：表面贴装型

供应商器件封装：PG-HDSOP-22


应用：

车载充电器

DC/DC转换器


相关联产品

型号

品牌

封装

数量

描述

IMDQ75R025M2H

INFINEON

PG-HDSOP-22

2000

70 A、CoolSiC™ 750V G2碳化硅MOSFET、25 mΩ

IMDQ75R007M2H

INFINEON

PG-HDSOP-22

2000

222 A、CoolSiC™ 750V G2碳化硅MOSFET、7 mΩ

IMDQ75R060M2H

INFINEON

PG-HDSOP-22

2000

30 A、CoolSiC™ 750V G2碳化硅MOSFET、60 mΩ

IMDQ75R004M2H

INFINEON

PG-HDSOP-22

2000

357A、CoolSiC™ 750V G2碳化硅MOSFET、4 mΩ

AIMDQ75R016M2H

INFINEON

PG-HDSOP-22

2000

CoolSiC™ 汽车级 MOSFET 750 V G2，采用 Q-DPAK 顶部冷却封装，16 mΩ

AIMDQ75R025M2H

INFINEON

PG-HDSOP-22

2000

CoolSiC™ 汽车级 MOSFET 750 V G2，采用 Q-DPAK 顶部冷却封装，25 mΩ

AIMDQ75R060M2H

INFINEON

PG-HDSOP-22

2000

CoolSiC™ 汽车级 MOSFET 750 V G2，采用 Q-DPAK 顶部冷却封装，60 mΩ

IMZ120R060M1H

INFINEON

TO-247-4

3000

1200V、60mΩ、CoolSiC™ 碳化硅 MOSFET 晶体管、TO-247-4

G2R1000MT33J

Navitas

TO-263-7

3000

3300 V 碳化硅功率 MOSFET 晶体管

LSIC1MO120G0025

Littelfuse

TO-247-4

2000

1200 V 碳化硅功率 MOSFET 晶体管
