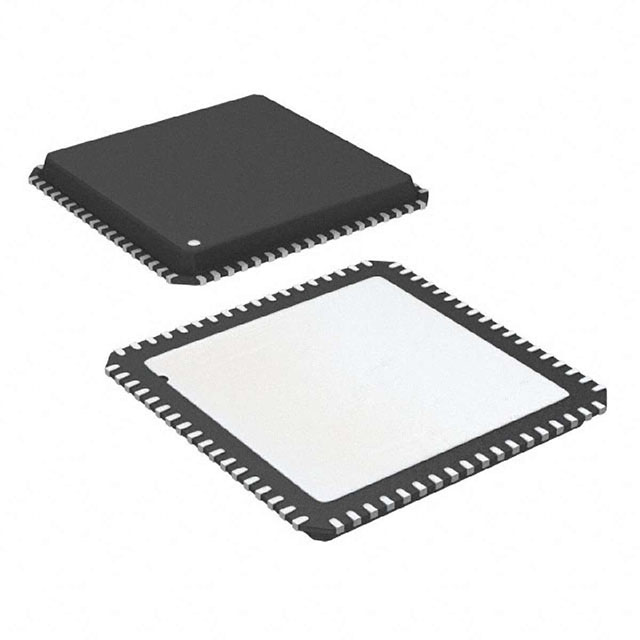

AD9694TCPZ-500-CSL 是一款四路、14 位、500 MSPS 模数转换器 (ADC)。该器件具有片上缓冲器和采样与保持电路，设计功耗低、体积小、使用方便。该器件设计用于对高达 1.4 GHz 的宽带模拟信号进行采样。

特点

JESD204B（子类 1）编码串行数字输出

线路速率高达 15 Gbps

500 MSPS 时总功率为 1.66 W

每个 ADC 通道 415 mW

305 MHz 时 SFDR = 82 dBFS（1.80 V p-p 输入范围）

SNR = 66.8 dBFS，305 MHz（1.80 V p-p 输入范围）

噪声密度 = -151.5 dBFS/Hz（1.80 V p-p 输入范围）

0.975 V、1.8 V 和 2.5 V 直流电源操作

无缺码

内部 ADC 电压基准

模拟输入缓冲器

片上抖动可提高小信号线性度

灵活的差分输入电压范围

1.44 V p-p 至 2.16 V p-p（标称 1.80 V p-p）

1.4 GHz 模拟输入全功率带宽

振幅检测位，可有效实施 AGC

4 个集成宽带数字处理器

48 位 NCO，最多 4 个级联半带滤波器

差分时钟输入

整数时钟除以 1、2、4 或 8

片上温度二极管

灵活的 JESD204B 通道配置

应用

中低地球轨道（LEO/MEO）卫星

航空电子设备

通信

分集多频带、多模数字接收器

3G/4G、W-CDMA、GSM、LTE、LTE-A

通用软件无线电

超宽带卫星接收机

仪器

雷达

信号情报（SIGINT）
